В радиовещании мы постоянно сталкиваемся с необходимостью передать студийный звук на передатчик и на сервер интернет-вещания. Также актуальна задача связывания удаленных стационарных и мобильных студий.
Все более широкое распространение IP сетей позволяют решать эти задачи, используя унифицированное оборудование разных производителей.
В журнале "Broadcasting. Телевидение и радиовещание" были подробно рассмотрены IP-кодеки фирмы APT и применяемые в них технологии сжатия звука и повышения надежности передачи звука в меняющихся условиях среды передачи. Более дешевые, но не менее надежные приборы изготавливает фирма DEVA Broadcasting. Их кодеки DB9000 обеспечивают надежную передачу звука вещательного качества по публичным IP сетям.
Но существует ли еще более дешевое решение для передачи звука по имеющейся сети? При этом хотелось бы не потерять в качестве и надежности.
Схематично путь звука от студии до передатчика изображен на рис.1
Выбор кодеков для передачи зависит от многих факторов. Это тип звуковых входов и выходов, и степень сжатия звукового сигнала, и качество сжатия, и необходимость передавать служебную информацию, и наличие резервирования, и цена устройств и тд.
Пожалуй, самые простые устройства, позволяющие нам реализовать эту схему выпускает компания DEVA Broadcast.
Первое, что позволяет удешевить устройства – это использование несимметричного звукового тракта. Но учитывая практически обязательное наличие небалансных входов и выходов у бюджетных студийных устройств, это не вызывает трудностей при подключении. Более того, если мы организуем «домашнюю» студию и используем компьютер с внутренней или даже внешней «бытовой» звуковой картой, то у нас есть только небалансные выходы.

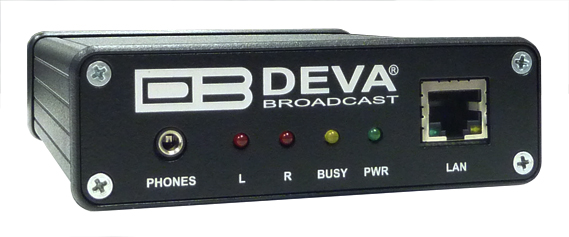

Для кодирования звука и передачи его в IP-сети компания DEVA Broadcast разработала компактный кодер DB90-TX
Заявленные производителем возможности:
Сжатие звука High Quality HE-AAC (v.1 & 2) и MPEG-1 Layer-3
Поддержка частот дискретизации 32 kHz, 44.1 and 48 kHz
Скорость потока при использовании сжатия HE-AAC до 56 kbps
Скорость потока при использовании сжатия MPEG-1 Layer-3 до 320 kbps
Скорость потока до 3072 kbps при несжатом звуке
6 светодиодов для индикации состояния устройства и выход на наушники для оперативного контроля звука
Проговор IP адреса при включении (через наушники)
Автоматическая настройка сетевых параметров через DHCP
Полное управление и настройка через web-браузер
Функция UPnP динамического обнаружения в локальной сети
Shoutcast / Icecast совместимый TCP/IP поток
Аналоговый аудио вход (2 x RCA разъема)
Цифровой аудио вход (RCA разъем)
До 10 одновременно подключенных клиентов
В строгом компактном корпусе скрыты поистине огромный возможности!
Несмотря на использование небалансных входов частота дискретизации аналогового сигнала 96кГц и динамический диапазон 102дБ. Это с лихвой покрывает требования к качеству сигнала, необходимого для организации вещания.

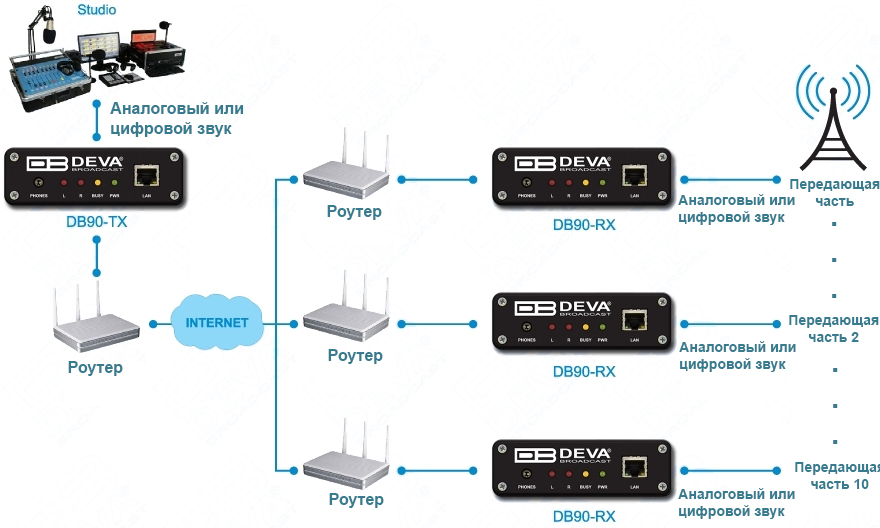

Возможность подключения до 10 клиентов позволяет организовывать многоадресную раздачу сигнала:
При этом мы не обязаны использовать на принимающей стороне устройства DB90-RX. При желании можно воспользоваться открытым протоколом Shoutcast/Icecast и принимать сигнал любым совместимым устройством или программой. DB90-TX может выступать Iсecast севером для десяти клиентов. Хотя и в этом случае применение приборов DEVA Broadcast на принимающей стороне будет лучшим выбором.
Недорогие компактные IP кодеры исправно выполняют свою работу.
При желании организовать IP трансляцию на сайте со своего Shoutcast/Icecast сервера кодер DB90-TX прекрасно справится с функцией источника потока.
Использование на принимающей стороне декодера DB90-RX также оправдано. Приемник полностью повторяет все преимущества передающего собрата. Вид и размеры у них также одинаковы.
При этом приемник использует кроме основного источника сигнала ещё два резервных. Вы можете выбрать IP-audio, Icecast или RTP источник, задав им нужные Вам приоритеты. При пропадании сигнала из основного источника приемник переключается на резервный. При восстановлении основного канала передачи DB90-RX автоматически возвращается к нему.
Все IP-кодеки DEVA Broadcast полностью настраиваются и контролируются через WEB-интерфейс.
В качестве заключения можно отметить, что фирма DEVA Broadcast не опускает высокую планку надежности и функциональности своего оборудования и в бюджетных моделях. Компактные кодеки DB90 успешно применяются в системах IP-вещания и озвучивания.
