DirectOut PRODUCER.COM. Многофункциональное устройство MADI

PRODUCER.COM представляет собой многофункциональное устройство MADI, обладающее исключительной универсальностью. Благодаря наличию двух разъемов MADI возможно встраивание устройства в кольцевую схему MADI для использования в качестве эмбеддера/де-эмбеддера, управляющего контроллера, устройства связи и т.п.. PRODUCER.COM может оснащаться дополнительным модулем RAVENNA, расширяющим возможности ввода-вывода и преобразования форматов для глобального аудиовещания через Интернет.

Эмбеддер/де-эмбеддер
PRODUCER.COM обладает несколькими последовательными интерфейсами. Помимо сигналов RS-232 и RS-422/485, возможно встраивание и извлечение данных MIDI при обработке потока MADI. Последовательные данные не занимают полосу пропускания передаваемых звуковых сигналов. Кроме того, возможна передача управляющих сигналов встроенного модуля связи GPI/O, а также их извлечение из потока MADI для последующего повторного преобразования в управляющие сигналы с помощью второго устройства PRODUCER.COM.

Устройство связи

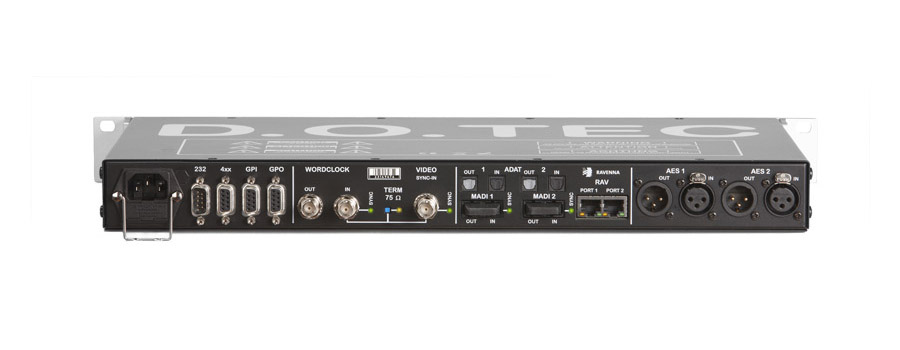

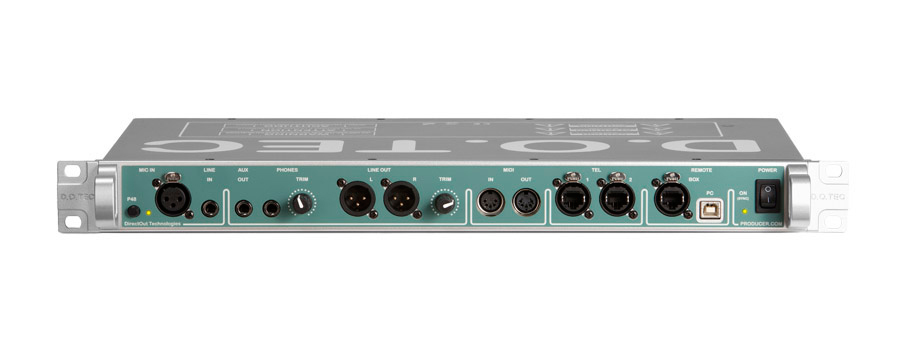

PRODUCER.COM снабжен различными аналоговыми (вход микрофона/сигнала линейного выхода, линейный выход на разъем XLR, стереонаушники, телефон) и цифровыми интерфейсами (AES, ADAT, MADI). Возможно сопряжение этих интерфейсов с одним из входных или выходных каналов MADI.

Существуют два варианта управления устройством.

 • Программное дистанционное управление. Графический пользовательский интерфейс Windows и подключение через разъем USB позволяют получить полное представление о маршрутизации сигналов с помощью управления предварительными настройками. Доступны дополнительные функции, например отключение доступа к меню (используется для блокировки параметров системы) или редактор кнопок (позволяет настроить кнопки, имеющиеся в аппаратных средствах дистанционного управления).

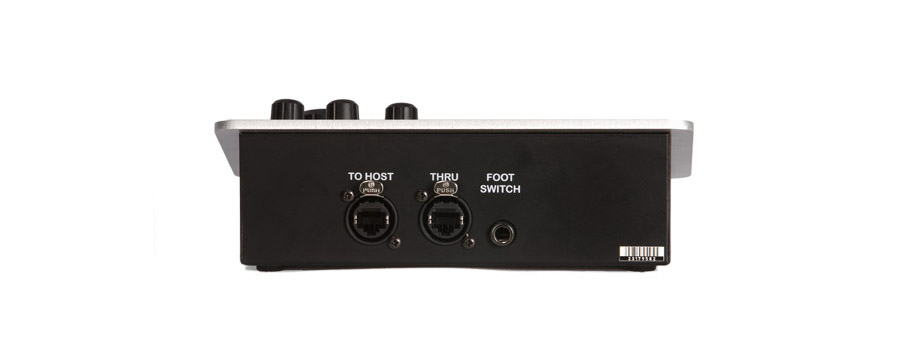

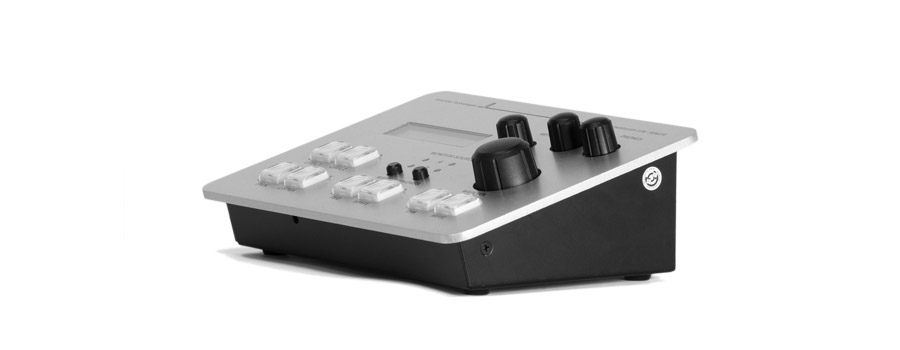

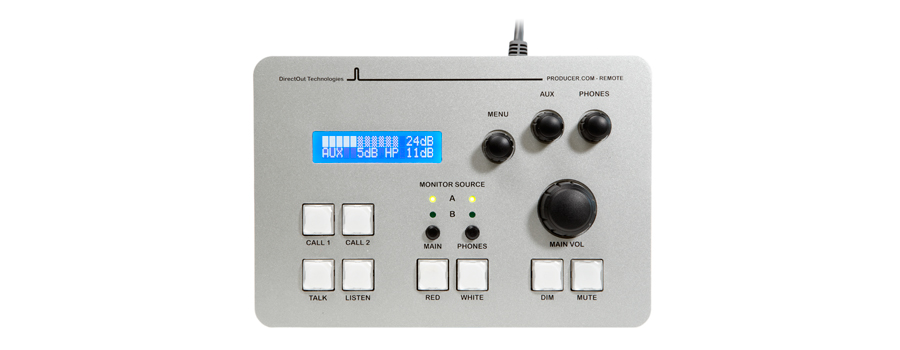

• Аппаратное дистанционное управление. PRODUCER.COM REMOTE обладает специальными средствами управления, которые используются для регулировки (уровень громкости, звуковые эффекты, отключение звука, матрица мониторинга) и настройки конфигурации устройства. Возможен прямой доступ к ряду функций, среди которых двухсторонняя связь, прослушивание и контроль звукозаписи (через GPI/O). Программное обеспечение позволяет настроить функциональность аппаратных кнопок. Имеется возможность назначения дополнительных функций.

Синхронизация
PRODUCER.COM имеет вход синхрогенератора (используется для подачи любого синхронизирующего сигнала AES11) и вход опорного видеосигнала. Помимо этих источников, синхронизация может выполняться с помощью цифрового входа (AES, ADAT или MADI) или внутреннего таймера. При этом в зависимости от настроек тактовый сигнал можно выделить из входящего сигнала MADI и далее передать на выход синхрогенератора.

Применение
Непревзойденный набор характеристик PRODUCER.COM позволяет передавать данные и звуковые сигналы (например, между сценой и аппаратной) без каких-либо искажений с использованием единственного кабеля MADI. Больше не нужны дополнительные кабели для контроля звукозаписи, двухсторонней связи и т.д. Два встроенных разъема аналоговых телефонных линий позволяют воспользоваться разумным способом индивидуальной связи, например, с артистом, солистом или дирижёром.
Данные дистанционного управления, передаваемые через интерфейс RS-232 или RS-422/485, можно направить непосредственно на 9-контактные входы для последующего де-эмбеддинга на сцене с помощью второго устройства PRODUCER.COM.

Благодаря наличию высококачественных цифро-аналоговых преобразователей устройство PRODUCER.COM может использоваться в качестве удобного блока контроля звуковых сигналов, в том числе за пределами инфраструктуры MADI.
Кроме того, каналы можно перенаправить с потоков MADI на другие цифровые выходы, чтобы выполнить обработку сигналов, используя, например, процессор эффектов или резервную систему. Наличие поддержки модулей RAVENNA позволяет PRODUCER.COM подключаться к IP-сетям, что значительно расширяет возможности применения этого устройства. RAVENNA — дополнительный модуль, который можно добавить позже.
