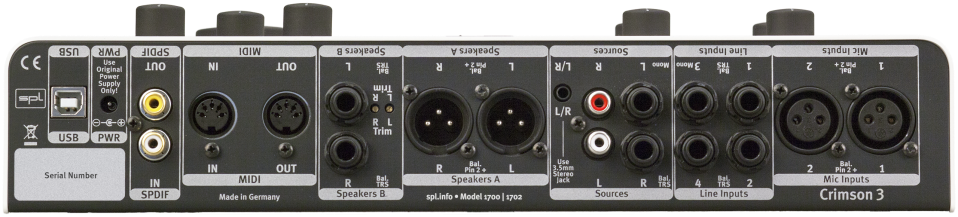

Входные разъёмы
• Микрофонные входы 1, 2: XLR;
• Линейный входы 1,2: ¼ «джек»;
• Инструментальный вход: ¼ «джек»;
• Стереовход 1: ¼ «джек»;
• Стереовход 2: RCA;
• Стереовход 3: мини-«джек».
Выходные разъёмы
• Выход на громкоговорители «A»: XLR;
• Выход на громкоговорители «B»: ¼ «джек»;
• Выходы на наушники 1 и 2: ¼ «джек».
Входное сопротивление
• Микрофонные входы: 10 кОм;
• Линейный входы: 10 кОм небалансное, 20 кОм балансное;
• Инструментальный вход: 1.1 МОм;
• Стереовход 1: 10 кОм небалансное, 20 кОм балансное;
• Стереовход 2: 10 кОм;
• Стереовход 3: 10 кОм.
Выходное сопротивление
• Выход на громкоговорители A и B: 75 Ом небалансное, 150 Ом балансное;
• Выходы на наушники: 33 Ом.
Максимальный входной уровень
• Микрофонные входы: +14,5 дБн (Gain полностью влево);
• Линейный входы: +22,5 дБн;
• Инструментальный вход: +24 дБн (Gain полностью влево);
• Стереовход 1: +22,5 дБн;
• Стереовход 2: +22,5 дБн;
• Стереовход 3: +22,5 дБн.
Максимальный выходной уровень
• Выход на громкоговорители A и B: +22,5 дБн.
Микрофонные предусилители (балансные, XLR)
• Регулировка усиления (Gain): +7 дБ - +60 дБ;
• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, 30 дБ усиления, входная нагрузка 150 Ом): -90 дБн;
• Эквивалентный входной шум: -128 дБн;
• Коэффициент ослабления синфазного сигнала: < -70 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (30 дБ усиления, входная нагрузка 150 Ом): 0,003%;
• Фильтр ВЧ: fg = 80 Гц, 6 дБ/Окт.;
• Фантомное питание: 48 В.
Инструментальный вход (небалансный, ¼ «джек»)
• Регулировка усиления (Gain): -6 дБ - +31 дБ;
• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, единичное усиление, входная нагрузка 100 кОм): -85 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (единичное усиление, входная нагрузка 100 кОм): 0,005%.
Линейный вход (балансный, ¼ «джек»)
• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, единичное усиление, входная нагрузка 600 Ом): -95 дБн;
• Коэффициент ослабления синфазного сигнала: < -60 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (единичное усиление, входная нагрузка 600 Ом): 0,002%.
Стереовход 1 (балансный, ¼ «джек»)
• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, единичное усиление, входная нагрузка 600 Ом): -95 дБн;
• Коэффициент ослабления синфазного сигнала: < -60 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (единичное усиление, входная нагрузка 600 Ом): 0,002%.
Стереовход 2 (небалансный, RCA)
• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, единичное усиление, входная нагрузка 600 Ом): -90 дБн;
• Шум (невзвешенный, -10 дБВ, входная нагрузка 600 Ом): -85 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (единичное усиление, входная нагрузка 600 Ом): 0,003%;
Коэффициент нелинейных искажений (THD) и шум на 1 кГц (-10 дБВ, входная нагрузка 600 Ом): 0,003%.
Стереовход 3 (небалансный, мини-«джек»)
• Частотный диапазон: 10 Гц - >200 кГц;
• Шум (невзвешенный, единичное усиление, входная нагрузка 600 Ом): -88 дБн;
• Шум (невзвешенный, +15 дБВ, входная нагрузка 600 Ом): -76 дБн;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (единичное усиление, входная нагрузка 600 Ом): 0,003%;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (+15 дБВ, входная нагрузка 600 Ом): 0,005%.
Выходы на наушники (стерео, ¼ «джек»)
• Частотный диапазон: 10 Гц - >200 кГц;
• Мощность на 0 дБн): нагрузка 47 Ом: 13 мВт; нагрузка 300 Ом: 1,7 мВт; нагрузка 600 Ом: 1,0 мВт;
• Максимальная мощность: нагрузка 47 Ом: 670 мВт; нагрузка 300 Ом: 265 мВт; нагрузка 600 Ом: 150 мВт;
• Коэффициент нелинейных искажений (THD) и шум на 1 кГц (мощность на 0 дБн): 47 Ом: 0,0026%; 300 Ом: 0,002%; 600 Ом: 0,002%.
Аналогово-цифровое преобразование (ASIO)
Уровень шума (A-взвешенный):
• 44.1/48 кГц: -113 дБпш;
• 88.2/96 кГц: -110 дБпш.
Динамический диапазон:
• 44.1/48 кГц: 113 дБ;
• 88.2/96 кГц: 110 дБ.
Коэффициент нелинейных искажений (THD) и шум (на 1 кГц, -1 дБпш):
• 44.1/48 кГц: 0.002%;
• 88.2/96 кГц: 0.0025%.
0 дБпш = +15дБн
Цифро-аналоговое преобразование (ASIO)
Уровень шума (A-взвешенный):
• 44.1/48 кГц: -109 дБпш;
• 88.2/96 кГц: -107 дБпш.
Динамический диапазон:
• 44.1/48 кГц: 109 дБ;
• 88.2/96 кГц: 107дБ.
Источник питания
• Внешний источник питания: вход 100–240 В AC/50–60 Гц; выход 12 В DC/1,5 A;
• Внутренние источники питания: для аудио: +/-17 В, для «цифры»: +5 В и +3,3 В;
• Потребляемая мощность: 16,8 Вт.
Габариты и вес
• (ВxШxГ): 67x330x212 мм;
• 2,8 кг.
0 дБн = 0.775 В. Возможны изменения характеристик без предварительного уведомления.
